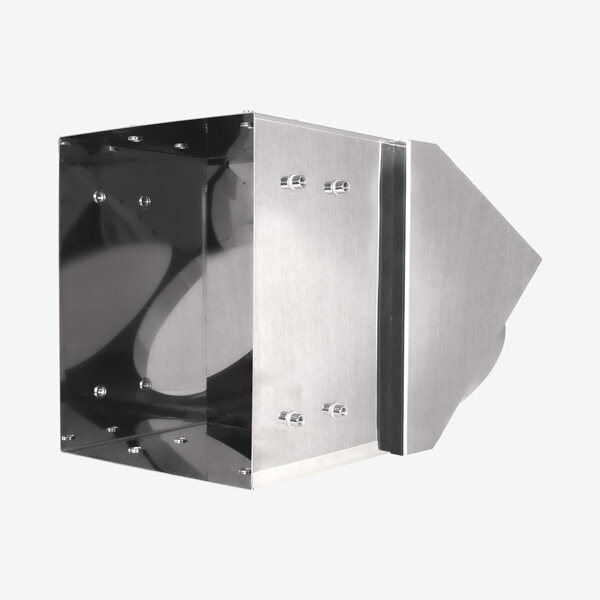

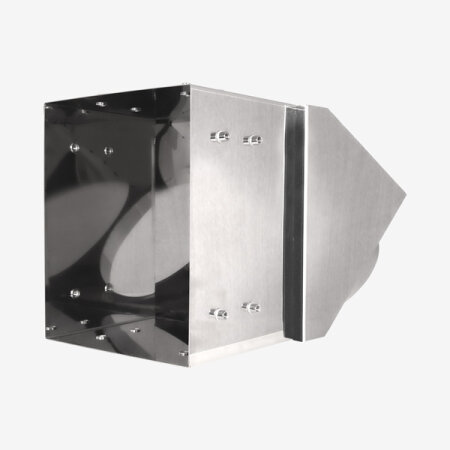

Technische Daten:
Material/Farbe: Edelstahl hochglanzpoliert
Materialstärke: 1 mm
Höhe Schurrenkasten (innen): 302 mm
Breite Schurrenkasten (innen): 302 mm
Tiefe Schurrenkasten (innen): 200 mm
Abgangswinkel des Stutzens: 45°
Ø des Abgangsstutzens: 300 mm (+/- 2 mm)
HINWEIS: Für die Verwendung des Schurrenkastens wird ein 45°-Schachtbogen benötigt. (Artikel-Nr.: 708269).
WICHTIGER HINWEIS: Die Tiefe des Schurrenkastens kann vor Ort auf das beliebige Maß gekürzt werden. Zu beachten ist hierbei die benötigte Einbautiefe der gewählten Einwurftür. Die konkrete Einbautiefe finden Sie in den jeweiligen Beschreibung der gewählten Einwurftür.
ACHTUNG: Aufgrund der Fertigungsweise kann es zu leichten Abweichungen im Rohrdurchmesser kommen. Diese liegen i.d.R. im Bereich von wenigen Millimetern.
Es passen folgende Einwurftüren:
Einwurftür QUATTRO (Weiß) - Artikel-Nr.: 9013
Einwurftür QUATTRO (Edelstahl) - Artikel-Nr.: 9014
Einwurftür QUATTRO ESSENTIAL (Weiß) - Artikel-Nr.: 9018
Einwurftür QUATTRO PUSH (Weiß) - Artikel-Nr.: 9003
Einwurftür QUATTRO PUSH (Edelstahl) - Artikel-Nr.: 9004
Einwurftür QUATTRO WOOD - Artikel-Nr.: 9311-4001
Einwurftür QUATTRO KIPPMULDE (Weiß) - Artikel-Nr.: 9008
Einwurftür QUATTRO KIPPMULDE (Edelstahl) - Artikel-Nr.: 9009
Und folgende Schachtelemente:
Schachtrohr 150 mm - Edelstahl Ø 300 mm - Artikel-Nr.: 708257
Schachtrohr 250 mm - Edelstahl Ø 300 mm - Artikel-Nr.: 708258
Schachtrohr 330 mm - Edelstahl Ø 300 mm - Artikel-Nr.: 708259
Schachtrohr 500 mm - Edelstahl Ø 300 mm - Artikel-Nr.: 708261
Schachtrohr 1000 mm - Edelstahl Ø 300 mm - Artikel-Nr.: 708262
Schachtdeckel Edelstahl Ø 300 mm - Artikel-Nr.: 708266
| Versandgewicht: | 5,20 Kg |
| Artikelgewicht: | 4,20 Kg |
