Technische Daten

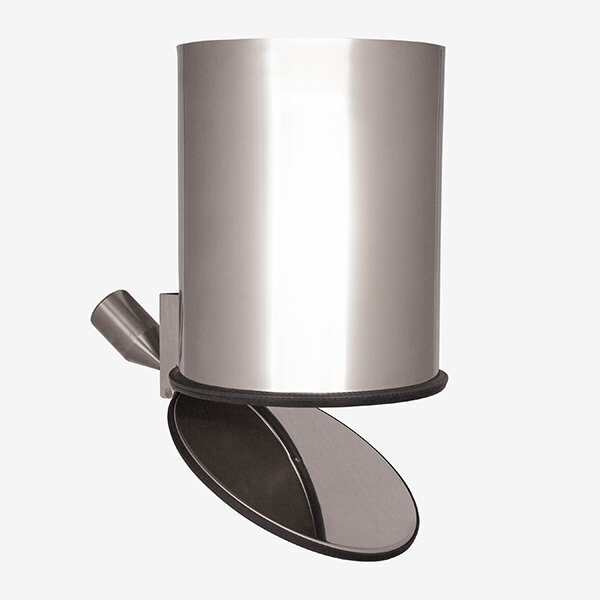

Automatikklappe Ø 285 mm
Material/Farbe: Edelstahl hochglanzpoliert
Materialstärke: 0,6 mm
Rohrinnendurchmesser: Ø 285 mm (+/- 2 mm)
Rohrlänge: 320 mm
Nutzhöhe: 270 mm (ca. 50 mm geringer als die Höhe)
Gesamthöhe: 350 mm
Gegengewicht H/Ø: 88 / 50 mm
Weitere Informationen

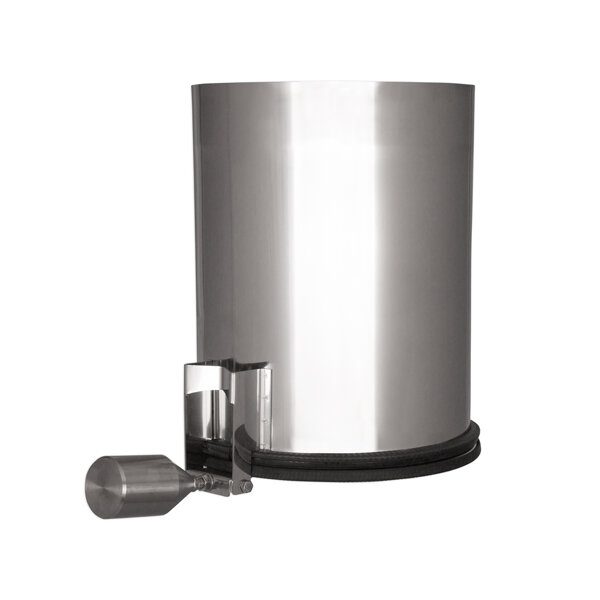

- selbstschließende Klappe, einstellbar durch aufschraubbares/verstellbares Gegengewicht
- Gegengewicht ist im Lieferumfang enthalten
- Geräusch- und zugluftmindernd
- mit Kantenschutz und Gummidichtung
Zur Befestigung wird ein Klemmband (Artikel-Nr.: 90940) benötigt.
Bei Verwendung der Automatik-Klappe als Abschluss eines Edelstahl-Wäscheschachtes entfällt das umbördelte Endrohr/Auswurfrohr (Artikel-Nr.: 90960).
ACHTUNG: Aufgrund der Fertigungsweise kann es zu leichten Abweichungen im Rohrdurchmesser kommen. Diese liegen i.d.R. im Bereich von wenigen Millimetern.
Passend für folgende Artikel:
Schachtrohr 150 mm - Edelstahl Ø 285 mm Artikel-Nr.: 90922
Schachtrohr 250 mm - Edelstahl Ø 285 mm Artikel-Nr.: 90921
Schachtrohr 330 mm - Edelstahl Ø 285 mm Artikel-Nr.: 90920
Schachtrohr 500 mm - Edelstahl Ø 285 mm Artikel-Nr.: 90918
Schachtrohr 1000 mm - Edelstahl Ø 285 mm Artikel-Nr.: 90915
Schachtbogen 15° - Edelstahl Ø 285 mm Artikel-Nr.: 90966
Schachtbogen 30° - Edelstahl Ø 285 mm Artikel-Nr.: 90976
Schachtbogen 45° - Edelstahl Ø 285 mm Artikel-Nr.: 90986
Schachtbogen 90° - Edelstahl Ø 285 mm Artikel-Nr.: 90996
| Versandgewicht: | 6,00 kg |
| Artikelgewicht: | 5,00 kg |
Anleitung
Hier finden Sie die Montageanleitung für die Automatikklappe
